Dreh- und Durchführungskondensatoren
Variable- and bushing Capacitors
Condensateurs variables et de douille



Alle Preise gelten - wenn nicht anders angegeben - je Stück und zzgl. auftragsbezogener Versandkosten
All prices are per piece if not indicated otherwise plus shipping.
Tous les prix sont par pièce si non pas indiqué autrefois plus frais de port.

Beim Stöbern fanden wir folgenden Artikel zum Thema Audio-Kondensatoren:
Artikel aus der Zeitschrift "Elektor" zum Thema Audiokondensatoren.
Newsmagazine article discussing audiophile capacitors, published in 1987, used with permission:
Article from Elektor Magazine about Audio-capacitors.
Une publication qui discute les caractéristiques des condensateurs audiophiles, publiée en 1987:
Article sur les condensateurs audiophiles.

Entnommen aus der Elektronik-Zeitschrift ELEKTOR mit freundlicher Genehmigung der Elektor-Verlag GmbH, Süsterfeldstraße 25, 52072 Aachen, Tel.: 0241/88909-0, www.elektor.de



 HF- / KW-Drekos:
Hier ein erster Erfahrungsbericht zum Thema Umbau auf andere Werte

Detailaufnahme


KONT....
  Spezialdrehkondensatoren Special variable capacitors Condensateurs variables speciaux pour OC
Best.-Nr. Artikel part description déscription Euro exkl. MWSt. Euro inkl. MWSt.

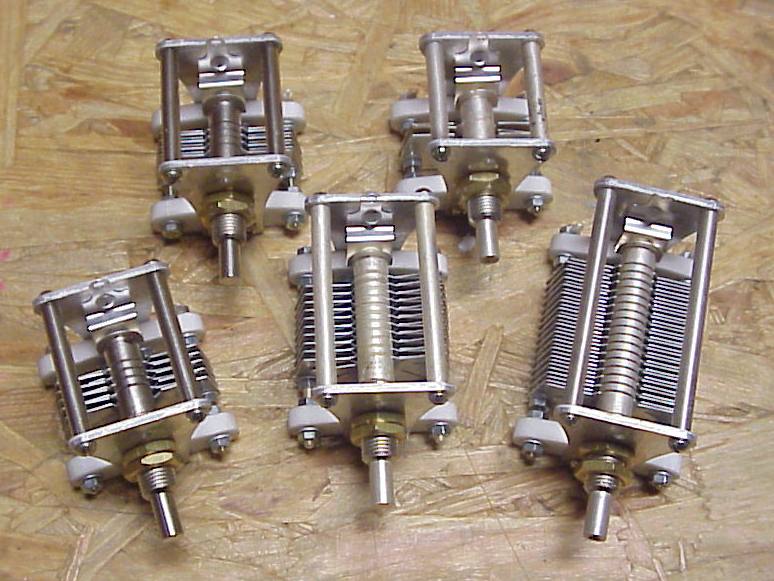

  HF-Drekos, sehr hochwertige Ausführung, versilberte Achsen, keramische Träger, Stator demontierbar, alles geschraubt, daher sind sowohl Plattenabstände, als auch -Formen modifizierbar (Schmetterling etc.), sektionsweise kalibrierbar. Aus dem Rotor können auch Platten herausgeschnitten werden, so dass diese Kondensatoren zahlreiche Möglichkeiten zur Anpassung an Ihre Bedürfnisse bieten. 6mm-Achse. Abmessung: Grundplatte ca. 47mm*44,mm Bauhöhe siehe Type. Plattenabstand im Auslieferungszustand ca. 0,7mm. Plattenstärke 0,5mm Variable air dielectric shortwave capacitors, pretty rugged versions, silver plated shaft, ceramic body. All connections screwed so plate distances can be varied and modified according to your needs. You can also cut plated off the rotor to adapt those caps to your needs. 6mm shaft, dimensions: 47mm*44mm*depth, see item. Air gap approx 0,7mm, plate diameter 0,5mm Condensateurs variables pour ondes courtes, très solide. Completement assemblé avec vis, voila vous pouvez modifier ceux très facilelemt. Dimensiones: 47mm*44mm* profondeur. Distance entre les plaques: 0,7mm,

KOND12 12 pF, Tiefe ca 42mm 12 pF, depth ca 42mm 12 pF, profondeur circa 42mm 14,00 16,66
KOND50 50pF, Tiefe ca 46mm 50pF, depth ca 46mm 50pF, profondeur circa 46mm 18,00 21,42
KOND60 60pF, Tiefe ca 46mm 60pF, depth ca 46mm 60pF, profondeur circa 46mm 18,30 21,78
KOND130 130pF, Tiefe ca 66mm 130pF, depth ca 66mm 130pF, profondeur circa 66mm 19,71 23,45
KOND240 240pF, Tiefe ca. 71mm 240pF, depth ca. 71mm 240pF, profondeur circa. 71mm 24,90 29,63


  KW Trimmer, Messingplatten, Pakete verlötet, mit geschlitztem Achsstummel. Lieferbar mit und ohne Feststellmutter Shortwave air trimmer, soldered brass plates for long term stability, solid construction, available with and without locking nut Condensateurs variables d´alignement, laiton soudé, avec et sans bloquage

KONT50 50pF 50pF 50pF 8,70 10,35
KONT50B 50 pF mit Feststellmutter 50 pF with locking nut 50pF avec vis de bloquage 8,90 10,59
KONT100 100pF 100pF 100pF 9,60 11,42
KONT100B 100 pF mit Feststellmutter 100pF with locking nut 100pF avec vis de bloquage 10,39 12,36

      Durchführungskondensatoren Bushing caps Condensateur de douille EUR exkl. MWSt.
EUR
inkl. MWSt.

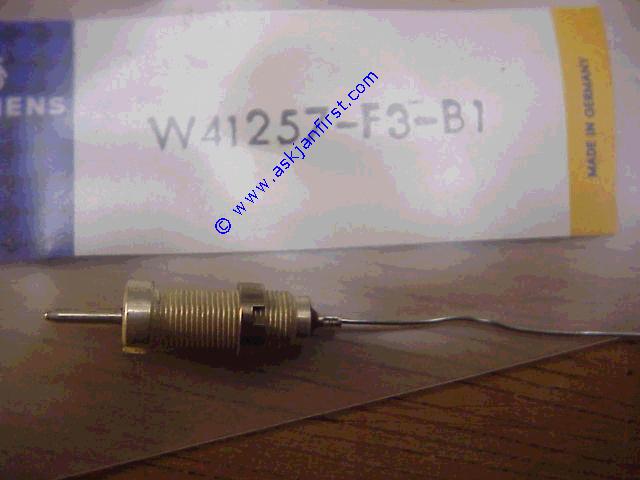

  KON0017 Durchführungskondensator mit Steckkontakt, 2nF High frequency bushing caps NOS 2nF Siemens Condensateur pour le passage des courants sur les blindes. SVP voyez le photo pour les détails, je ne trouve pas le mot fran&ccedlil; pour cela. 2000pF 1,00 1,16

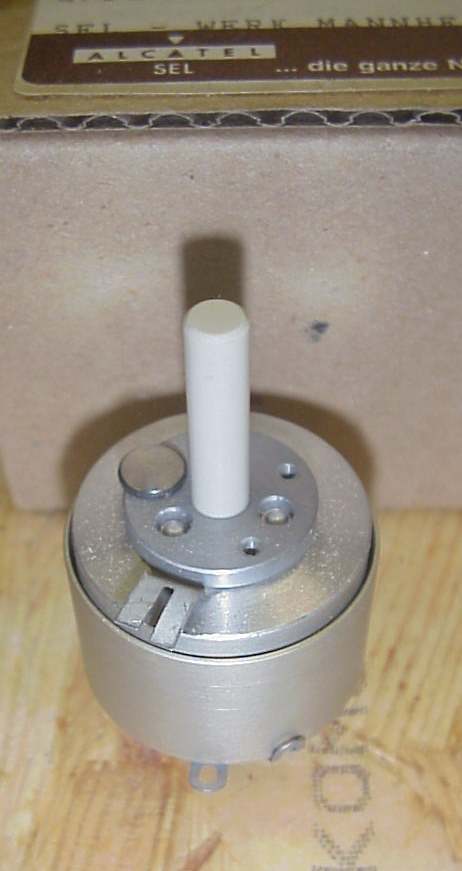

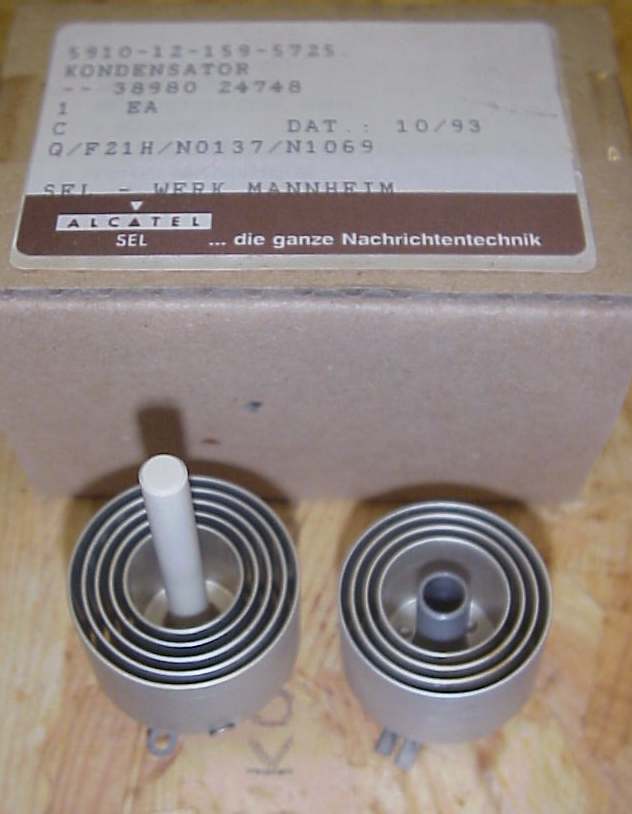

KON8633 Topf-Tauchtrimmer, Fabrikat SEL,Neuware, feinste militärische Qualität.ca 120pF Endkapazität. Läuft leicht und glatt auf keramischer Achse. Achtung, dies ist ein linear
geführter, kein Drehkondensator
Linear variable capacitor, the smaller half is being dipped in the other half. Finest quality, German made. Max. capacity is approx 120 pF. Use for linear movement to capacitance/frequency interfaces Condensateur variable special. Fabrication Allemande. Capacité maximale environ 120 pF 4,32 5,01
      Drehkondensatoren variable / tuning capacitors see pictures for details condensateurs variables
  KON0088 Drehkondensator, Ausbau, gebraucht, für AM-Stufen von Röhrenradios, 2 *400- 500 pF. variable capacitor for AM or AM/FM tube radios, approx 2*500pF, used
Condensateur environ 2* 0-500 pF pour les radios AM, Occasion 9,00 10,44
  KON0089 Dreifach-Drehkondensator, Ausbau gebraucht.
Für AM-Stufen von Röhrenradios, meist in etwa 3 * 400-500 pF.
triple variable capacitor, used, most of them have 400-500 pF per section,
Condensateurs avec trois sections, occasion, la plupart avec environ 400-500 pF par section. 15,00 17,40

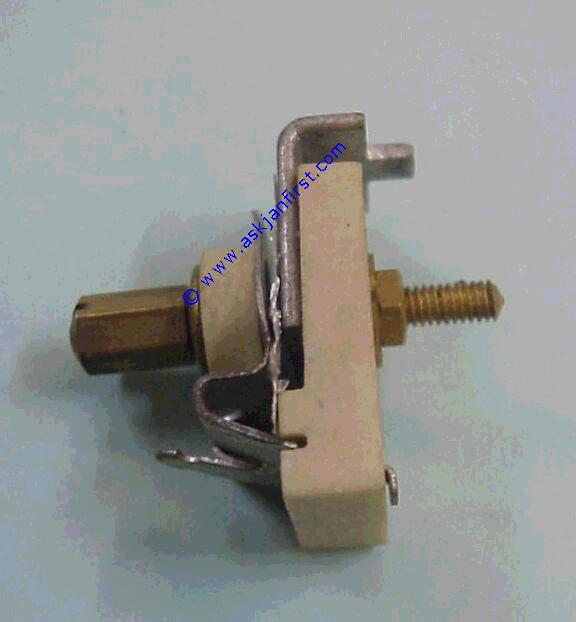

  KON2102 Glimmerquetscher , ca 2-50 pF Mica calibration capacitor approx 2-50 pF Condensateur mica pour la calibration, environ 2-50 pF 1,30 1,51

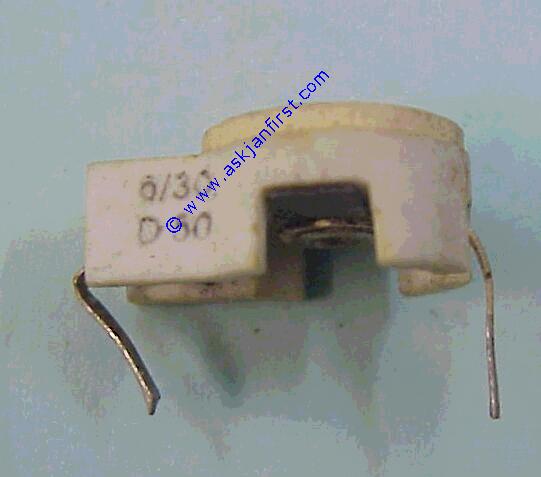

  KON2103 Trimmer , keramisch 6/30 pF ceramic calibration capacitor, 6-30 pF Condensateur céramique pour la calibration, environ 6-30 pF 0,20 0,23
